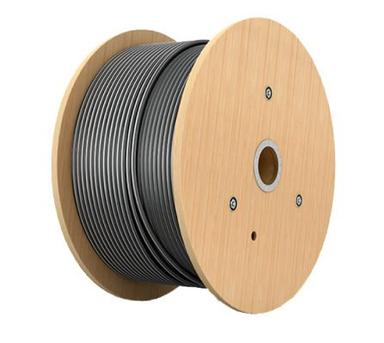

Провод (A)05RN-F

Применение

H05 RR-F
Данные кабели предназначены для подключения электрических устройств, напр., пылесосов, утюгов, паяльников, кухонных приборов, тостеров, плит и т.д. Применяются при малых механических нагрузках в быту и в офисных помещениях. Могут прокладываться в стенах, мебели, декоративной облицовке и в полостях сборных деталей.
Не предназначены для постоянного применения на открытом воздухе, на коммерческих (исключение - пошивочные мастерские и схожие с ними) или сельскохозяйственных предприятиях и для подключения профессиональных электроинструментов. H05 RN-F
Эти кабели предназначены для подключения электроприборов в условиях незначительных механических нагрузок в сухих и влажных помещениях, а также на открытом воздухе, напр., в качестве соединительных кабелей для садовой техники. Допускается контакт с жирами и маслами (напр., во фритюрнице).
Кроме того, возможна фиксированная прокладка, напр., в мебели, декоративной облицовке, стенах и полостях сборных деталей. H05 RN-F разрешён к эксплуатации во взрывоопасных зонах.
CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Свойства

• Допускается контакт кабелей с маслами/ жирами

Испытания

• Воспламеняемость в соответствии с DIN VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472, часть 804, тип испытания B)

Конструкция

• Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5, IEC 60228 кл. 5
• Резиновая изоляция жил EI4 в соответствии с DIN VDE 0207-363-1 / DIN EN 50363-1
• Маркировка жил в соответствии с DIN VDE 0293-308
• Повивная скрутка жил
• Внешняя оболочка чёрная у
  RR-F = резина, EM 3 в соответствии с DIN VDE 0207-363-2-1/DIN EN 50363-2-1
  RN-F = EM 2 в соответствии с DIN VDE 0207-363-2-1/DIN EN 50363-2-1

Технические характеристики

• В соответствии с DIN VDE 0285-525-2-21 / DIN EN 50525-2-21
• H05 RR-F дополнительно по BS 6500
• Температурный диапазон
  от -30 °C до +60 °C
• Допустимая рабочая температура проводника +60 °C
• Номинальное напряжение
  U₀/U 300/500 В
• Макс. рабочее напряжение в
  электрических сетях трёхфазного и однофазного тока
  U₀/U 318/550 В
  в электрических сетях постоянного тока
  U₀/U 413/825 В
• Испытательное напряжение 2000 В
• Минимальный радиус изгиба
  7,5x Ø кабеля

• G = с желто-зеленой жилой заземления
  x = без желто-зеленой жилы заземления (OZ)
• H05 RR-F заменяет предыдущие типы NLH и NMH до 2,5 мм²
• H05 RN-F заменяет предыдущие типы NMHöu до 1 мм².
  При 1,5 мм² - не содержится в VDE; в соответствии с VDE (H)05RN-F.
  Артикул 36008 = Национальный тип: A-05RN-F
  Артикул 36007 = (A)05RN-F, цвет оболочки - серый. Специально для изготовителей жалюзийных изделий
• Другие количества жил и сечения по запросу
